A high-precision servo controlled cold and hot forging hydraulic press with a servo electric pump is a device that uses a servo motor to drive an oil pump and achieves cold and hot forging processing of metal parts through a high-precision servo control system.
아래 에는 이 유형의 수압 압력 기기 에 대한 몇 가지 상세 한 소개 가 있습니다.
구성 구조:
1활 모양 프레임: 안정적인 지원을 제공합니다.
2이동식 보드 및 이동식 작업판: 금속 부품을 배치하고 고정하는 데 사용됩니다.
3가이드 콜럼: 움직이는 부품의 움직임의 정확성과 안정성을 보장합니다.
4주요 오일 실린더: 가공에 필요한 압력을 생성합니다.
5수압 시스템: 수압 전력을 공급하고 조절하는 데 책임이있는 서보 전기 펌프, 제어 밸브 등을 포함합니다.
6. 세르보 모터: 기름 펌프의 출력 흐름과 압력을 정확하게 제어합니다.
7전기 시스템: 제어기, 주파수 변환기 등을 포함하여 모터 및 기타 전기 장비를 제어합니다.
8압력 센서 및 이동 센서 (자기 그리드 레일러와 같이): 압력 및 이동 데이터의 실시간 모니터링, 고 정밀 제어 달성을 위해 제어 시스템에 피드백.
특징과 장점:
1고 정밀 제어: 고 정밀 이동 센서를 사용하여 감지, 세로 조정과 결합하여 ± 0.03mm까지의 높은 반복 정확성,압력 오류는 ± 1% 내에서 제어 할 수 있습니다..
2작동하기 쉽고 유연: 압력, 속도, 위치는 완전히 닫힌 루프 디지털 디스플레이와 제어,속도와 압력에 대한 다른 프로세스의 변화하는 요구 사항을 충족하도록 프로그래밍 할 수 있습니다.각 기계는 선택적으로 작동자를 효과적으로 보호하기 위해 적외선 안전 격리장치를 장착 할 수 있습니다.그리고 완전 자동 생산 모드에서 자동 생산 라인과 함께 사용할 수 있습니다..
3에너지 절감 및 효율: 전통적인 수압 프레스와 비교하면 30% ~ 70%의 전기를 절약 할 수 있습니다. 넘치는 가열이 없으며 슬라이더가 정지 할 때 흐름이 없습니다.그래서 수압 저항 가열이 없습니다수압 시스템에서 생성되는 열은 일반적으로 전통적인 수압 프레스보다 10% ~ 30%입니다.
4빠른 반응: 세르보 모터는 빠르게 반응하고 가공 과정에서 속도 변화를 가속화하여 작업 효율성을 향상시킬 수 있습니다.작업 사이클은 전통적인 수압 프레스보다 몇 배 더 빠를 수 있습니다, 10/min에서 15/min까지
5낮은 소음: 압축 및 반환 동안, 모터는 명목 속도에서 작동하고 전통적인 수압 프레스보다 소음을 덜 내립니다. 슬라이더가 정지되면,기본적으로 소음 방출이 없습니다..
6높은 안정성 및 내구성: 전통적인 수압 시스템에서 복잡한 회로를 줄이고 시스템 구조를 단순화하고 고장 확률을 줄입니다.열 생산량이 낮기 때문에, 수압유의 오염도 최소화되어 장비의 사용 수명을 연장하는 데 유리합니다.
7간편한 유지보수: 수압 시스템의 단순화는 수압 오일 청정에 대한 엄격한 요구 사항을 줄이고 유지보수 비용과 어려움을 줄입니다.
작동 원리:
주 드라이브 오일 펌프는 서보 모터에 의해 구동되며 제어 시스템은 압력, 스트로크, 속도,등등., 따라서 오일 펌프의 출력 흐름 속도와 압력을 정확하게 조절 할 수 있습니다.압력 센서 및 이동 센서는 실제 압력 및 이동 정보에 대한 실시간 피드백을 제공합니다., 설정 값과 비교하고 수정하여 폐쇄 된 루프 제어 형태를 형성하고 높은 정확성 및 조조 과정의 안정성을 보장합니다.
냉공업과 열공업에서이 수압 프레스는 다양한 금속 재료와 공정 요구 사항에 따라 압력 및 속도와 같은 매개 변수를 유연하게 조정하여 최상의 가공 효과를 얻을 수 있습니다.자동차 부품 제조, 항공 우주, 기계 가공 등 분야에서 널리 사용되며 고 정밀과 고품질의 금속 부품을 생산 할 수 있습니다.
고 정밀성 서보 제어 냉동 및 뜨거운 조형 수압 펌프와 서보 전기 펌프의 다른 제조업체 및 모델의 특정 매개 변수와 성능에 차이가 있을 수 있습니다.선택 할 때, 생산 필요, 프로세스 요구 사항 및 예산과 같은 요소에 대한 포괄적 인 고려가 필요합니다.또한 장비의 브랜드 평판과 판매 후 서비스에주의를 기울여 장기적으로 안정적인 작동과 좋은 사용자 경험을 보장해야합니다..
수압 전력 기계의 부분 구성 표

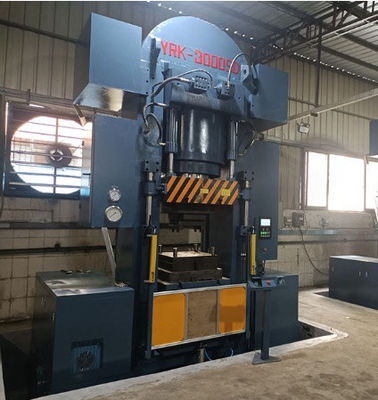

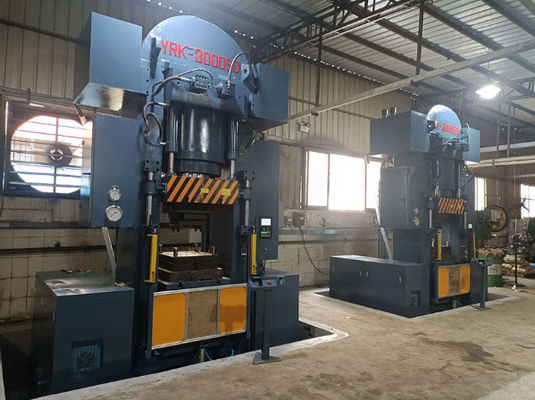

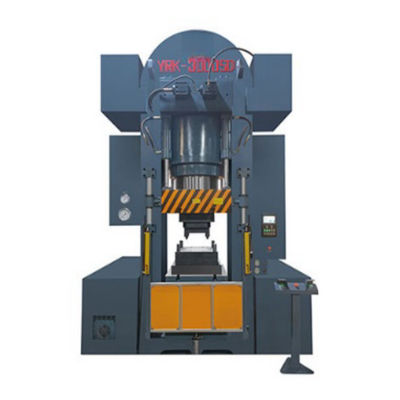

| 프로젝트 | YRK-2000SD | YRK-2500SD | YRK-3000SD | YRK-3500SD | YRK-4000SD | YRK-5000SD |
| 주유 실린더 명칭 힘 | 20000 KN | 25000 KN | 30000 KN | 35000 KN | 40000 KN | 50000 KN |
| 주유 실린더의 최대 작동 압력 | 80MPa | 80MPa | 80MPa | 80MPa | 80MPa | 80MPa |
| 활동 횡선선의 최대 이동량 | 250MM | 300MM | 300MM | 350MM | 350MM | 450MM |
| 오일 펌프 유형 | 단일 펌프 | 단일 펌프 | 단일 펌프 | 듀얼 펌프 | 듀얼 펌프 | 듀얼 펌프 |
사양:
| 설명 | |
| 소량 열 및 차가운 가조 철도 와이어 와일딩 수압 프레스 | |
| 용도: 이 장비는 알루미늄 및 구리 재료로 만든 정밀 금속 부품의 냉 (온온) 조형 및 진압 형성 프로세스에 적합합니다. | |
| 장점: 안전 작동 | |
| 운영자: 1명 | |
| 모터 전력 (KW) | 12 |
| 정압 (V) | 380 |
| 작업판의 실제 면적 (왼쪽과 오른쪽 * 앞과 뒷쪽 mm) | 1050*1050 |
| 움직일 수 있는 빔의 이프팅 속도 (mm/s) | 하락: 240 |
| 움직일 수 있는 빔의 이프팅 속도 (mm/s) | 압력: 18/30 |
| 움직일 수 있는 빔의 이프팅 속도 (mm/s) | 돌아가는 여행:240 |
| 닫힌 높이 (mm) | 최대: 900 |
| 닫힌 높이 (mm) | 분: 550 |
| 순서 번호 | ts | 이름 | 양 | 생산 장소 |
| 1 | SCR-160 | 튜닝 모듈 | 4 블록 | |
| 2 | WRNK-130 Φ5mm | 열쌍 | 4개 | 자오칭, 광둥 |
| 3 | AI518E3JO | 지능형 디지털 디스플레이 전력 제어 온도 제어 테이블 | 하나 | 시아멘 우디안 |
