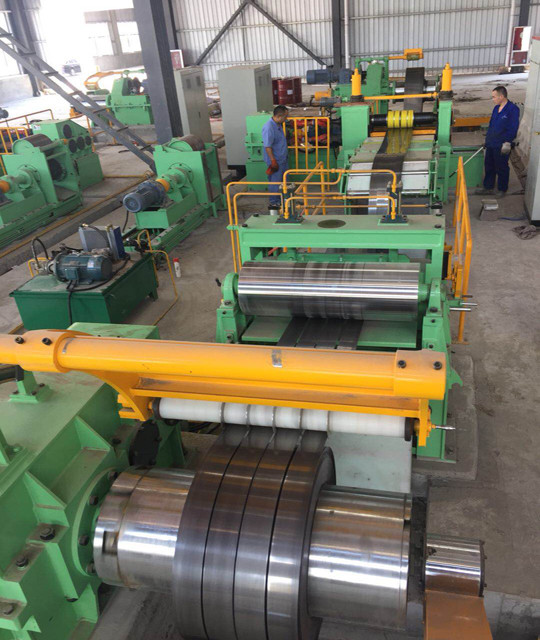

0.2 ~ 2.0×1400 스틸 코일 정밀 절단 기계
기계는 롤 된 금속 스트립을 풀기 위해 사용되며, 길쭉한 방향으로 필요한 너비로 잘라서 다시 롤합니다. 장비는 작동이 간단하고 정확도가 좋습니다.,안정적인 성능!
여러분의 필요에 대한 아이디어를 저에게 보낼 수 있습니다.cid100@126.com
장비 용량:
1. 절단 재료: 알루미늄 판, 감전 냉불판
2. 썰어 코일 두께: 0.2mm ~ 2.0mm 알루미늄 판, 0.2mm ~ 1.5mm 감전 냉 laminated 판
3컷 코일 너비: 1350mm
4코일 내부 지름: Φ460mm ~ Φ520mm (하이드로 릴러)
(출력): Φ480mm ~ Φ508mm (하이드라릭 코일러)
5코일 외부 지름 (최대): Φ1800mm.
6코일 무게: 최대 공급 코일 무게는 8 톤, 최대 배출 무게는 8 톤입니다.
7너비 허용: ≤±0.05mm
8직선: ≤1mm/2000mm
9절단 속도: 0 ~ 60M/min
10스트립 수: 판 두께는 한 번에 2.0mm, 4-5 조각으로 나뉘어
11다른 장치 매개 변수
(1) 전원 소스: 380V/50HZ 3단계 5선
(2) 설치력: 약 109KW
(3) 장비의 총 무게: 약 22 ~ 26 톤
(4) 장비 크기 (길이 × 너비 × 높이): 16m × 8m × 3m
(5) 구동 모터:
로딩 트롤리: 일반 모터 AC1.1KW
열기: 일반 모터: AC7.5KW
절단 기계: 일반 모터 AC37KW
윙어 머신: 공통 모터 AC55KW
방출 트롤리: 일반 모터 AC1.1KW
수압 역: 일반 모터 AC7.5KW
(6) 단위 방향: (왼쪽) 에서 (오른쪽) 으로 (긍정 방향 기계) 운영 스테이션을 향
(7) 생산 및 운영 인력: 기술 인력 2명, 일반 인력 1명
(8) 장비 색상 및 장비 이름판 정보: 고객 결정
2장비 구성:
1한 개의 먹이 트롤리
21 세트 수압 롤러
3루핑 브리지 그룹 1
4한쪽 가이드와 스트립 기계
5낡은 코일러 1 세트
6루핑 브릿지 그룹 1
7이중 간격 셰프트, 1 세트 수압 긴장 스테이션
81 세트 수압 코일러
91개의 배기용 트롤리
101 수압 시스템
11전기 제어 시스템 1 세트
12부속품 1개
