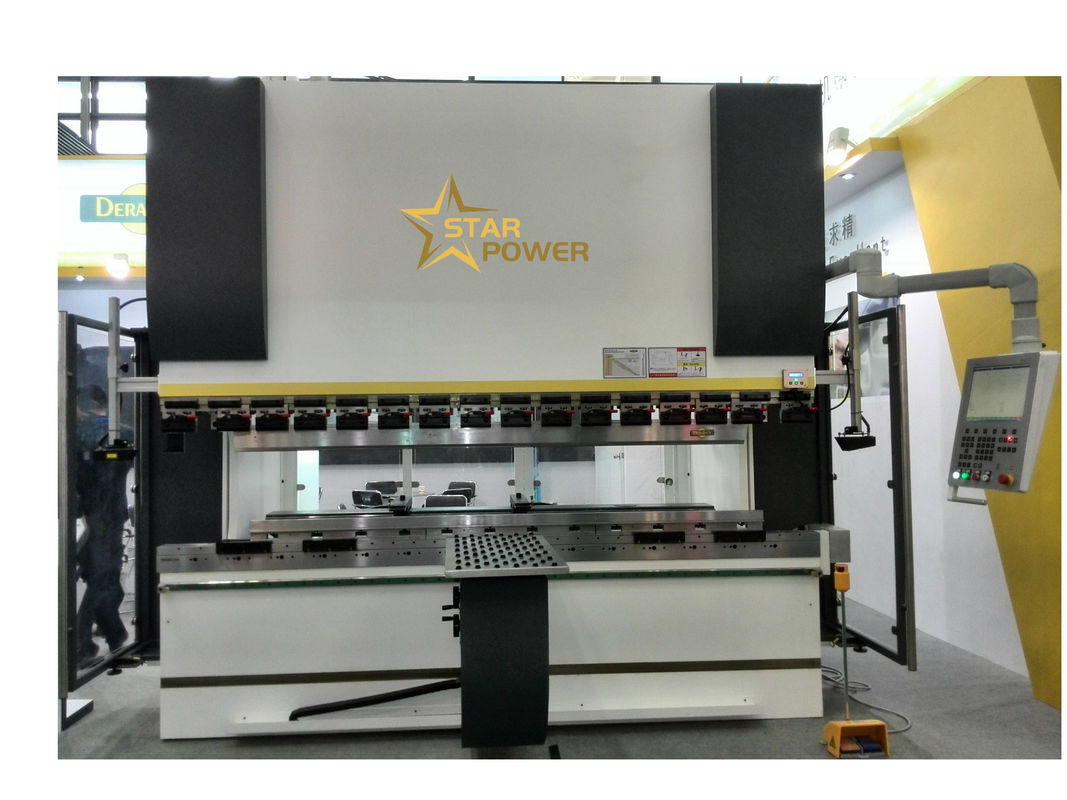

63톤2.5m CNC 굽기 기계 주방 싱크장 제조 기계
FBT-63T / 2500 회전 축 동기 CNC 굽기
기술 문서
1. 기술적 매개 변수:
| 기계 모델 | FBT-63T/2500 |
| 명목 힘 | 630 kN |
| 굽기 길이 | 2500mm |
| 열 사이의 거리 | 2000mm |
| 목 깊이 | 300mm |
| 슬라이드 스트록 | 100mm |
| 열기 높이 | 685mm |
| S리더 빨리 내려 속도 | 100mm/s |
| 슬라이더 반환 속도 | 80mm/s |
| 슬라이더 작동 속도 | 10mm/s |
| 주 엔진의 전력 | 5.5 KW |
| 뒷 블록 X 축 이동 | 500mm |
| C제어 시스템 | TP10S |
| C오트롤 축 | 2 축 |
| 작업 테이블 유형 | 같은 중심의 작업판 |
2. 함수 소개
1,100.2인치 HD 터치 스크린: 낮은 전력 소비, 높은 성능, 직관적이고 간단합니다.
2, 지능형 운영 체제: 완전한 기능, 인간화, 직관적, 간단하고 쉽게 배울 수 있습니다, 최대한
조종사의 훈련 주기를 단축합니다.
3단 하나의 제품의 수동 빠른 위치.
4각 프로그래밍 함수
5직접 프로그래밍 함수
6슬라이더 위치 제어, 그리고 높은 정확도로 슬라이더 위치를 측정.
7금속 판 확장 값의 자동 계산.
8, 후방 당기는에드굽는 기능
9, 간단한 매개 변수 수정 기능, 그리고 두 수정 모드 선택이 있습니다.
10제품 저장 기능: 100 제품 프로그램 (각 제품 프로그램에는 20 가지 절차가 있습니다) 및 요구 사항에 따라 확장됩니다.
11조정 가능한 슬라이더 반환 높이: 각 굽기 과정에서 슬라이더의 열기 높이는 생산 효율성을 향상시키기 위해 독립적으로 프로그래밍 할 수 있습니다.
12제어 시스템: TP 10S
2오일 실린더: 밀폐 일본 NOK, 롤링 기술을 사용하여 가장 얇은 표면 코팅은 또한 0.12 mm까지 도달 할 수 있으며, 높은 마모 저항력을 가지고 있습니다.
3. 프레임의 각 구성 요소는 열화 처리 및 진동 노화 치료 후, 용접 스트레스 및 가공 스트레스로 인한 변형을 제거, 철판 용접 구조를 채택그리고 기계 도구의 정확성과 내구성을 보장.
4. 몸체는 쉽게 운송을 위해 통합 용접 구조를 채택합니다. 큰 바닥 굴착 기계의 전체 처리는 기계 도구의 정확성을 보장 할 수 있습니다.
5부체, 슬라이더 및 다른 중요한 구성 요소는 기계 도구의 신뢰성을 보장하기 위해 ANSYS 유한 요소 분석 소프트웨어에 의해 분석됩니다.
6두 끝의 실린더는 슬라이드를 직접 움직이기 위해 두 기둥에 배치되어 기계가 간단하고 딱딱합니다.
슬라이더는 토션 샤프트 힘에 의해 동기화되며 특정 부분 부하를 견딜 수 있습니다. 슬라이더는 프레임 구조, 강한 강도를 채택합니다.
높은 강도와 작은 변형.
7. 상부 폼은 높은 굽기 정확성을 달성 할 수 있는 상부 폼 기울기 철 정밀도 보상 메커니즘을 갖추고 있습니다.
8. 후속 기어와 슬라이더 이동 값은 디스플레이 화면에서 표시됩니다
9이 수압 시스템은 슬라이드의 급속한 하락, 느린 하락, 앞선 속도 구부리기, 급속한 반환 및 위상 및 하락 과정에서 슬라이드의 비상 정지 실현 할 수 있습니다.
10전기 제어는 중앙 집중적이고 신뢰할 수 있습니다. 구체적으로 다음과 같습니다.
전력 시설은 비행기의 몸체에 위치하고 있으며 제어판의 터치 화면을 통해 제어 및 구현됩니다.
직접 구부리는 작용을 통해 작동 할 수있는 발 스위치로 장착되어 편리하고 빠르게 작동합니다.
모터의 과부하와 단축은 공기 스위치에 의해 보호됩니다.
11도형물질: 42CrMo
4. 구성
| 1 | 수치 제어 시스템 | TP10S |
| 2 | 수압 압력 시스템 | 하이멘 신리-신리 |
| 3 | 모터 | 야오 다 |
| 4 | 기어 펌프 | 헝가리 |
| 5 | 전기 장비 | 슈나이더; 옴론 |
| 6 | 근원 | 타이완; 밍웨이 |
| 7 | 밀폐 부품 | 일본 NOK |
| 8 | 곰팡이 | 대용량 열처리 |
| 9 | ||
| 10 |
5배달 세부사항:
1수압금속판CNC 굽기 기계, 모델: FBT-63T / 2500mm 한 세트
2무작위 부착:
| 1 | 바닥 매트 | 1세트 | |
| 2 | 뒷 블록 | 4개 | |
| 3 | 발 페달 | 1pcs |
3무작위 도구:
| 1 | 오일 총 | 1pcs | |
| 2 | 기계용 특수 랭크 키 | 1 세트 |
5- 기계 도구 사용에 사용자들이 제공해야 하는 조건
1전원 공급: 380V ± 10%, 50HZ
2실내 온도: 5~38°C (근무 온도)
3환경 습도: 상대 습도는 20 ~ 80% RH입니다.
4강한 진동 원소와 전자기 간섭 원소에서 멀리 떨어져
5유해하고 부식적인 가스, 먼지도 없습니다.
6배송시간은 15-20일입니다.
