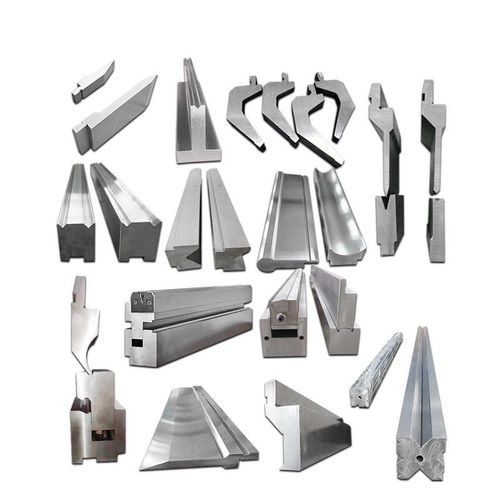

프레스 브레이크 도구이 도구들은 금속판 제조 산업에서 필수적인 부품으로, 금속판의 정밀한 구부러짐과 모양을 가능하게 합니다. 이 도구들은 다양한 종류로 제공됩니다.각각 특정 애플리케이션 및 굽기 요구 사항을 위해 설계이 기사에서는, 우리는 프레스 브레이크 도구의 다른 유형과 그들의 사용을 탐구합니다.
1V-Die와 펀치:
V-Die 및 펀치 세트는 프레스 브레이크 작업에서 가장 일반적이고 다재다능한 도구입니다. V-Die는 V 모양의 구도를 갖추고 있으며, 펀치는 구리와 일치하도록 설계되었습니다.이 조합은 다양한 용도로 완벽합니다. 그것은 다른 구부러기 반지름과 각을 허용하기 때문입니다.V-Die 및 펀치 세트는 원형 구부러기, U-구부러기 및 채널을 만드는 데 사용될 수 있기 때문에 금속 가공에서 필수 도구입니다.
2- 거시네크 펀치
거시목 펀치는 독특한 곡선 모양으로 깊고 복잡한 굽기를 허용합니다.이 도구 들 은 특히 깊게 부착 된 부품을 만들 때나 금속 가닥 에 깊게 뚫어야 하는 복잡한 모양 을 만들 때 사용 된다날카로운 각도를 가진 채널, 브래킷 및 다른 구성 요소는 종종 거시 목 펀치로 만들어집니다.
3헤밍 도구:
헤밍 도구는 금속 판에 엠 또는 접종을 만드는 데 특별히 설계되었습니다. 그들은 종종 자동차 부문에서 문과 카시 패널의 생산에 사용됩니다.헤밍 도구는 다양한 크기와 모양의 헤밍을 만들기 위해 다양한 프로파일에서 사용할 수 있습니다, 안전하고 아름다운 가장자리 마무리 보장합니다.
4반지름 도구:
반지름 도구에는 둥근 또는 곡선을 만드는 데 설계된 펀치와 도형이 포함됩니다. 날카로운 각이 바람직하지 않은 응용 프로그램에서는 이러한 도구가 이상적입니다.반지름 도구 는 건축 및 장식 금속 공사 의 제조 에 자주 사용 됩니다, 릴링, 곡선 금속 튜브.
5오프셋 및 평평화 도구:
오프셋 및 평평화 도구는 오프셋 곡선을 생성하거나 이전에 구부러진 지역을 평평화하여 금속 장을 조작하는 데 사용됩니다.이 도구 들 은 실수 를 바로 잡아야 하는 경우 나 더 이상 처리 하기 전 에 특정 면 을 평평 하게 해야 하는 경우 에 유용 하다.
6특수 도구:
표준 이외에도압축 브레이크 도구앞서 언급한 바와 같이, 특정 응용 프로그램에 대한 다양한 특수 도구가 있습니다. 이러한 도구는 복잡한 장을 만드는 상자 및 판 브레이크를 포함 할 수 있습니다.소재가 아닌 소재로 만든, 엠브로싱, 그리고 웨브레이팅 금속판.
프레스 브레이크 도구의 선택은 금속의 종류, 두께, 원하는 곡선 각도 및 반지름을 포함하여 특정 작업 요구 사항에 달려 있습니다.숙련 된 작업자 들 은 흔히 원하는 결과 를 얻기 위해 여러 가지 도구 를 조합 한다, 프레스 브레이크 기계의 다재다능성을 보여줍니다.
1공기 굴곡:이 는 가장 일반적 인 굽기 방법 중 하나 이다. 공기 굽기 에서는, 굽기 를 완전히 굽지 않고 도어 의 안쪽 각 보다 더 큰 각 으로 굽는다.이것은 다이를 변경 할 필요 없이 구부러짐 각도를 더 쉽게 조정 할 수 있습니다.
2결론:바닥에 부착 시, 작업 조각은 정밀한 굽기 각도와 모양을 달성하기 위해 완전히 도형에 압축됩니다. 이 방법은 매우 정밀한 굽기를 필요로하는 응용 프로그램에 적합합니다.
3융자:공작은 고 정밀 부품 생산에 사용되는 방법이며, 공작품이 구부러지고 곡선에서 변형을 제거하기 위해 추가 압력에 노출됩니다.
4드레프 포밍:드레프 포밍 (drape forming) 은 항공우주 및 자동차 산업에서 종종 복잡한 모양의 작업 조각을 구부리는 데 사용되는 방법이다. 드레프 포밍에서,작업 조각은 원하는 곡선을 달성하기 위해 특정 모양의 구멍으로 압축됩니다..
5롤 굽기:롤 굽기는 일반적으로 파이프 및 튜브와 같은 재료를 롤링 및 굽기 위해 사용됩니다. 이 방법에서는 일련의 롤링 롤러를 사용하여 작업 조각이 원하는 모양으로 굽습니다.
